Vermessung und Abrechnung im Galabau
Produktnummer:
500100
Gewicht:
0.1 kg
Produktinformationen "Vermessung und Abrechnung im Galabau"
Vermessung und Abrechnung im Galabau
Im Gala-Bau wird die digitale Baustelle ein immer größeres Thema.
Deshalb haben wir für Sie 3 Sets mit der Technik von GeoMax zusammengestellt, die für Ihre tägliche Arbeit unglaublich effektiv sind und Sie auch unter schwierigen Voraussetzungen nicht im Stich lassen werden:
1. Set: Basic
Zenith06 GNSS Antenne
Samsung Galaxy Tablet Active3
GNSS-Stab Karbon
Software X-Pad Ultimate
Durch den Einsatz der kleinen, leichten Zenith06 GNSS Antenne erhalten Sie schnell und unkompliziert präzise Ergebnisse im cm Bereich
Vorteile:
- geringer Anschaffungspreis
- Einschalten und sofort los messen
- keine Festpunkte vom Vermesser erforderlich
Nachteile:
- Genauigkeit nur im cm Bereich und je nach Bedingungen und Tageszeit größere Abweichungen möglich
- man benötigt freie Sicht zum Himmel und ein stabiles NTRIP- Signal zum Empfang der Korrekturdaten über mobiles Internet
- Messungen unter Bäumen, in Unterführungen, direkt an hohen Gebäuden sind nicht oder nur mit erheblichen Abstrichen an die Genauigkeit möglich
Kostenbeispiele Set Basic
Kostenbeispiele Set Basic
2. Set: Premium

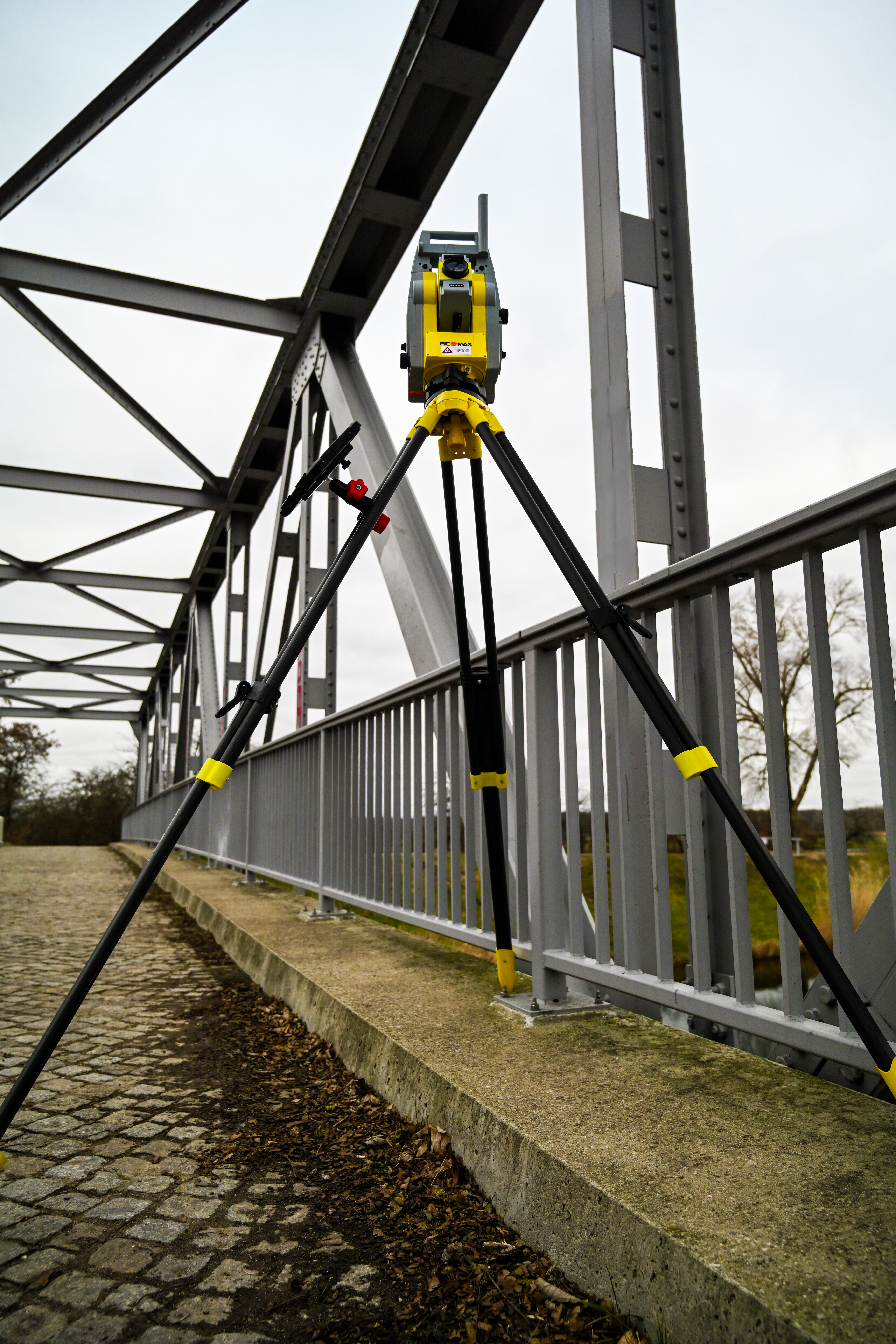

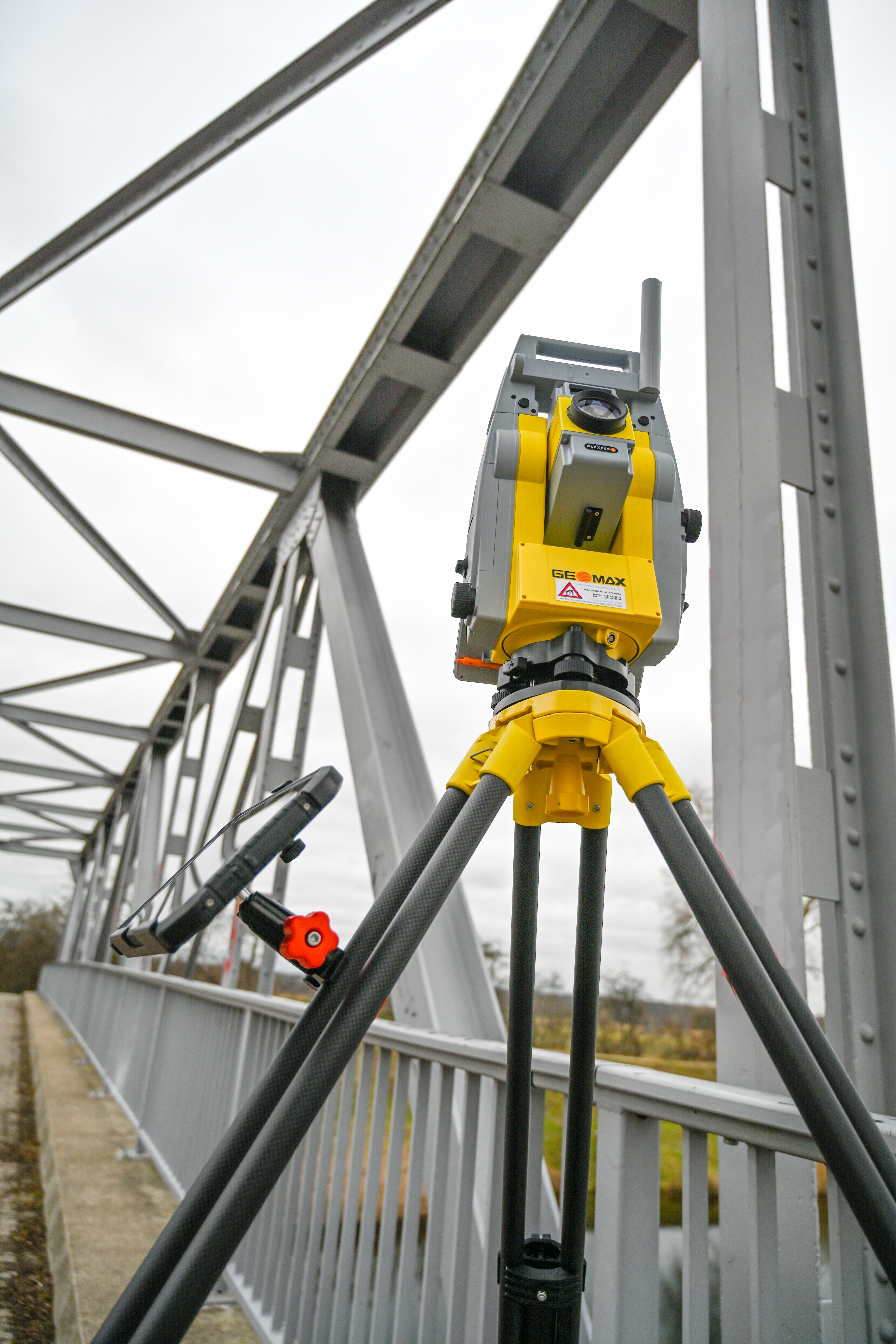

Zoom75 Totalstation
Samsung Galaxy Tablet Active3
GNSS-Stab Karbon

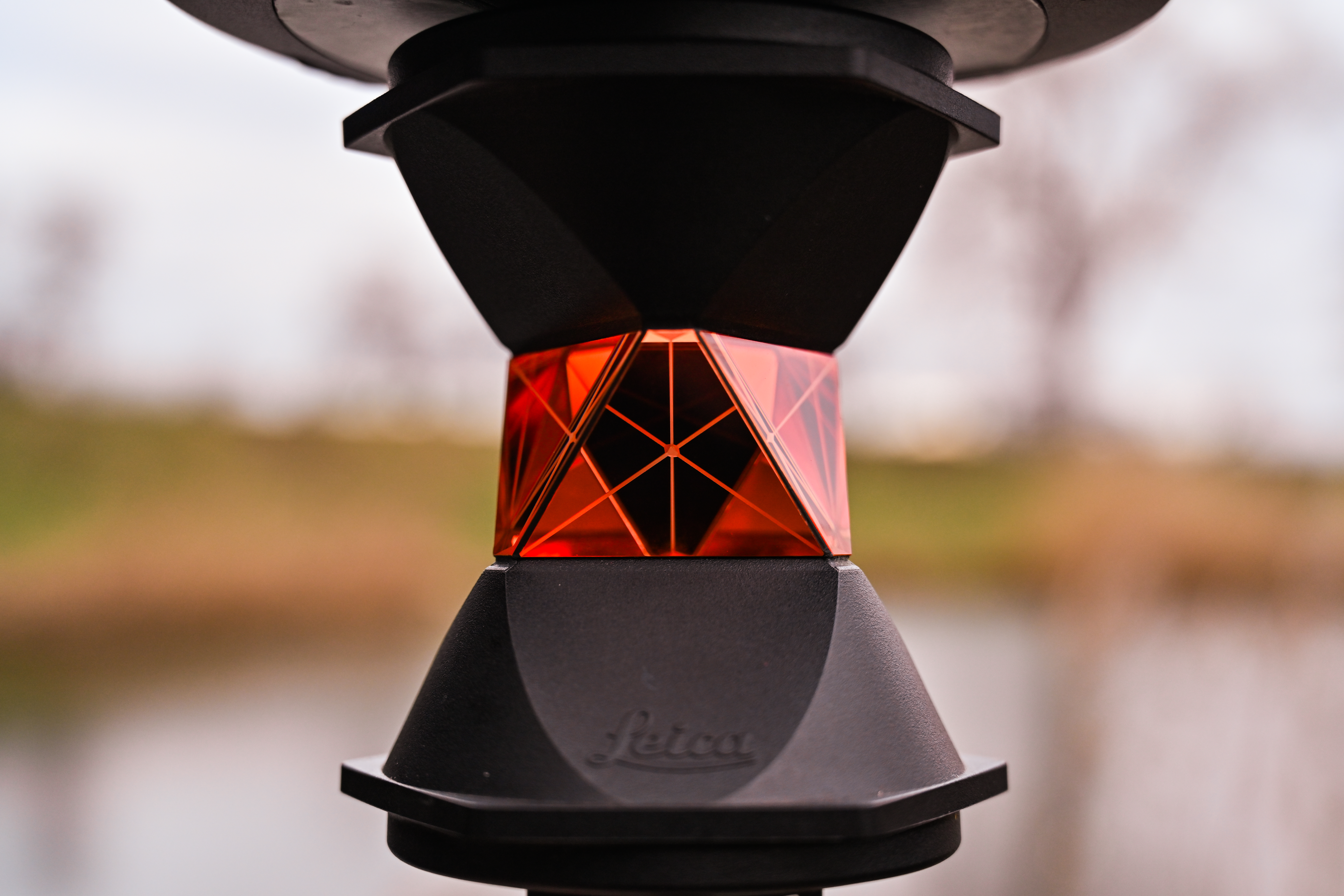

360° Rundumprisma
Holzstativ schwer
Software X-Pad Ultimate
Durch den Einsatz der Totalstation GeoMax Zoom75 erzielen Sie Messgenauigkeiten im mm Bereich.
Weiterhin ist es durch die reflektorlose Messung der Totalstation möglich, auch vertikale Bauwerke (Sichtflächen, Mauern, Baumhöhen) für die Abrechnung zu erfassen, bzw. solche Objekte vom digitalen Plan in die Örtlichkeit zu übertragen (Absteckung).
Auch die Lotrechtstellung von Bauwerken, die Höhe von Durchfahrten und die Maße anderer Elemente werden sicher, genau und schnell erfasst und dokumentiert.
Vorteile:
- stabile Genauigkeiten im mm Bereich
- Erfassung vertikaler Objekte ( Höhe und Sichtflächen erfassen)
- Checkfunktionen wie z.Bsp. Lotrechtstellung von
Bauwerken / Elementen möglich
Nachteile:
- für die Stationierung benötigt man Festpunkte
- zur Messung muss Sichtkontakt zwischen Totalstation und Ziel ( Rundumprisma ) bestehen
- Reichweite bei Messung im Robotikmodus auf ca. 500 Meter Durchmesser begrenzt
Kostenbeispiele Set Premium
3. Set: Premium Plus Aktionsset

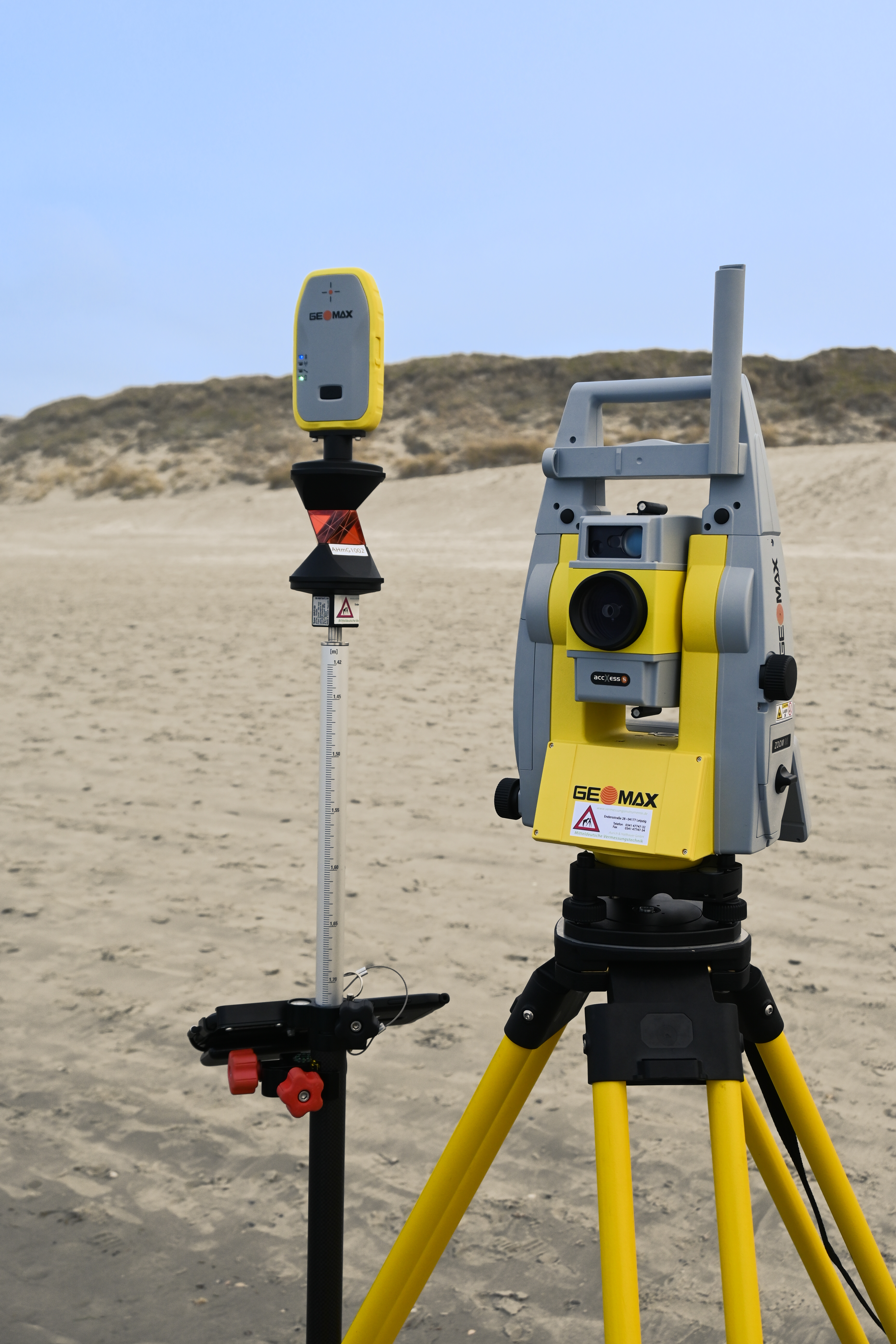

Zoom75 Totalstation + Zenith06 GNSS Antenne
Outdoor Tablett 7" + Halter

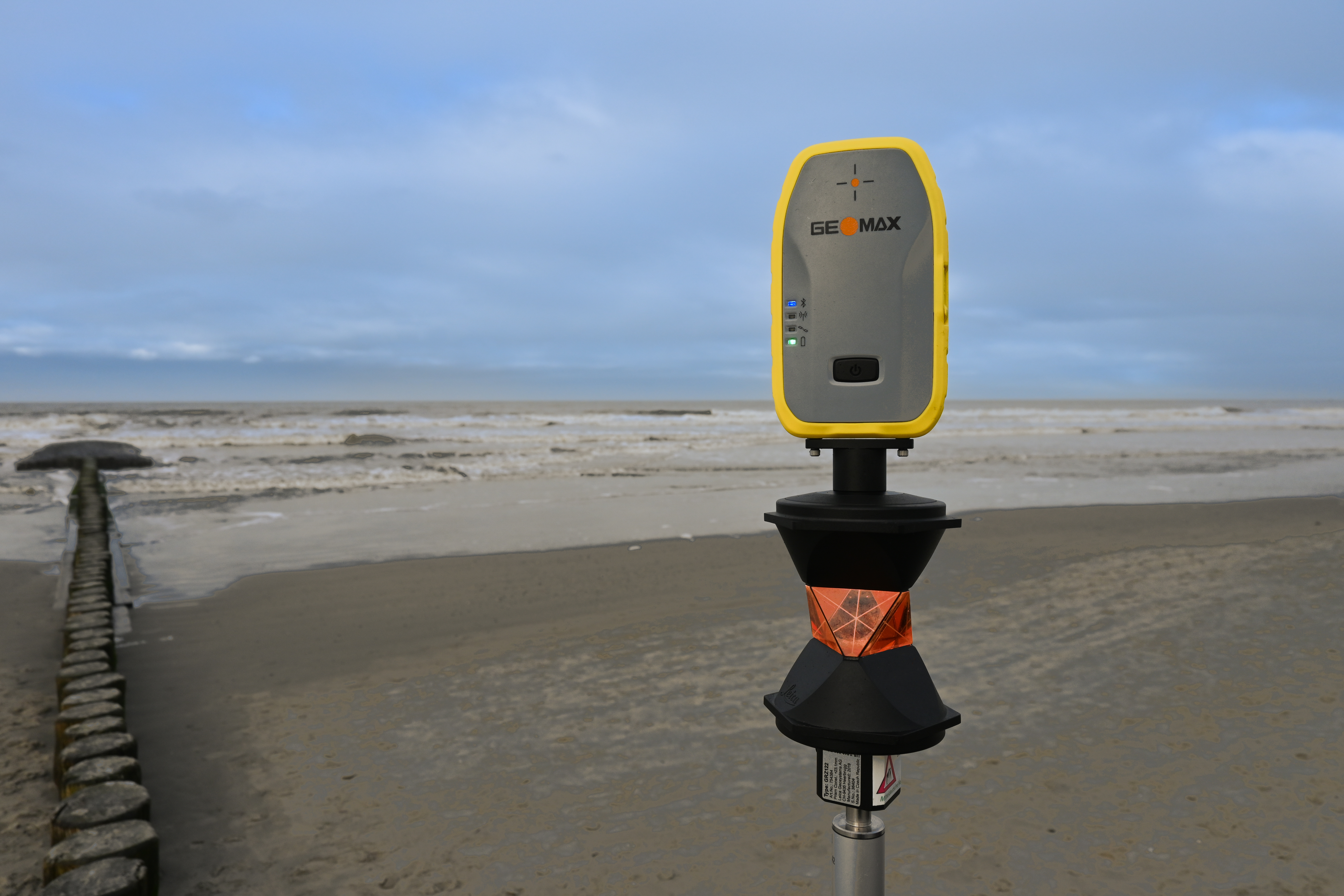

360° Rundumprisma mit Aufnahme für GNSS-Antenne auf der Oberseite
TPS-Stab + Adapter für GNSS-Antenne
Software X-Pad Ultimate mit der Erweiterung X-Pole und Volumen
Vorteile:
- Sie kombinieren die Vorteile von GNSS und Totalstation in einem System -
Messen ohne Limit
Nachteile:
- keine
In Kombination einer Totalstation mit der Zenith06 GNSS Antenne wird jedes Projekt zum Selbstläufer und spart erheblich Zeit auf der Baustelle und im Büro.
Mit der GeoMax Software X-Pad Ultimate sind das Erzeugen von Oberflächen und die Volumenermittlung nur ein Bruchteil der nützlichen Anwendungen.
Ausgabe in Oberflächen- und Volumenberichtsform ist sofort möglich, somit auch geeignet für Firmen, die noch kein CAD Programm besitzen.
Das könnte Sie auch interessieren:
Tipp

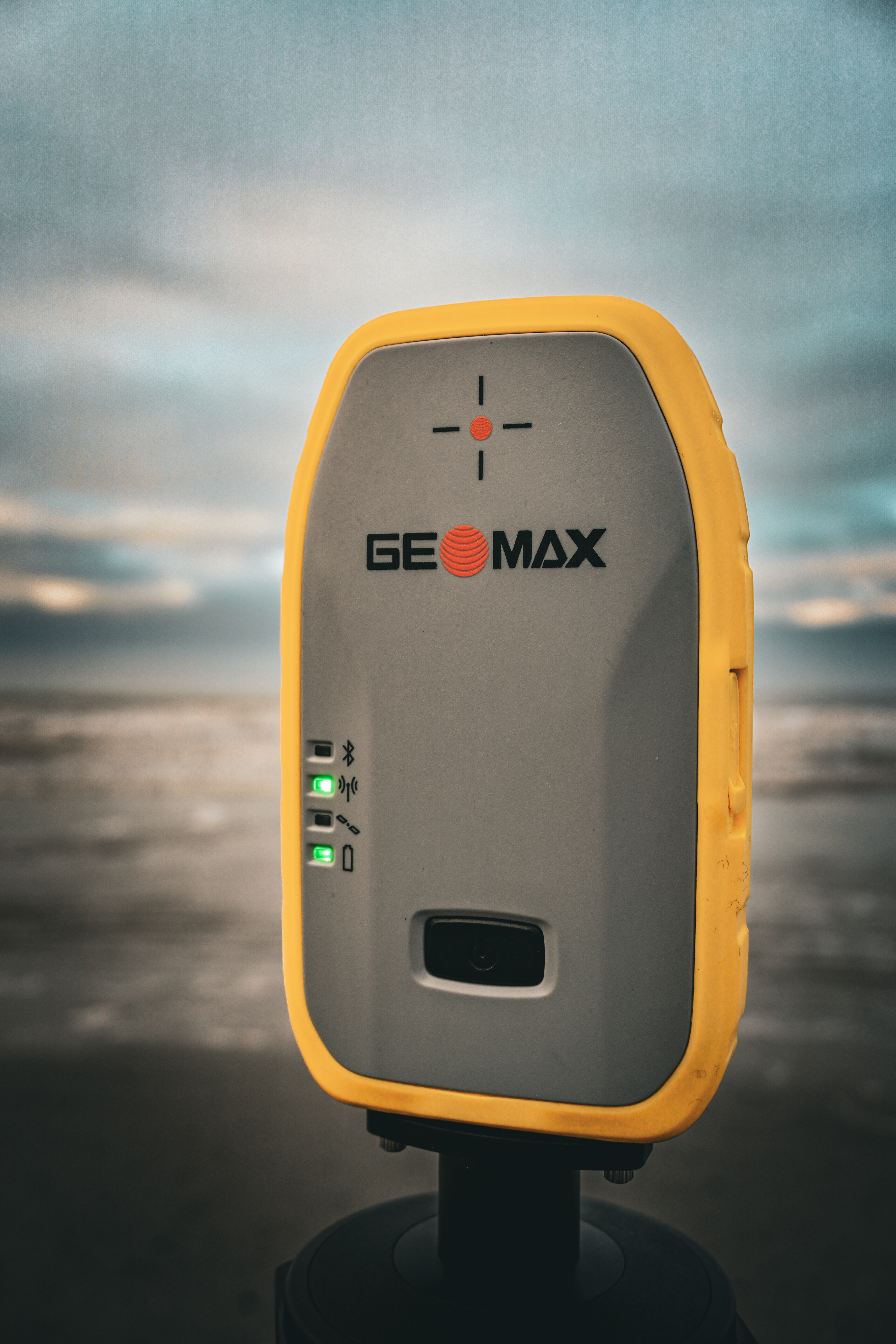

GeoMax Zenith06 GNSS-Smartantenne
Zenith06 GNSS-Smartantenne
teleskopierbar, präzise Ergebnisse, unkompliziert, kompakt, leicht
Genauigkeit und Leistung:
RTK: Hz: 2cm + 1ppm V: 3cm + 1ppm
Statisch Hz: 2cm + 1ppm V: 3cm + 1ppm
GNSS-Initialisierung Kaltstart: 24 Sek.
Wiederaufnahme: 2 Sek.
Zuverlässigkeit 99,9 %
Measurement Engine 184 Kanäle, Zweifrequenz,
Multi-Konstellation
GPS-Tracking L1 C/A, L2C
GLONASS-Tracking L1OF, L2OF
Galileo-Tracking E1 B/C, E5b
BeiDou-Tracking B1I, B2I
QZSS-Tracking L1 C/A, L2C
Positionierungsfrequenz 10 H
RTK-Datenprotokolle RTCM 3.0 | RTCM 3.1 | RTCM 3.2 | RTCM 3.3 | RTCM MSM
KOMMUNIKATION
4G LTE-Modem verfügbar auf verwendbaren Controllern, Bluetooth® BT4.2 LE,
Kommunikationsschnittstelle USB Typ C
Lieferumfang:
Zenith06, 2x USB-Kabel, Netzteil mit 4 Steckern, Halterung, Bedienungsanleitung, Gürteltasche
Datenblatt
Auch interessant: X-PAD 365 Enterprise - JahreslizenzMiete
Preis auf Anfrage

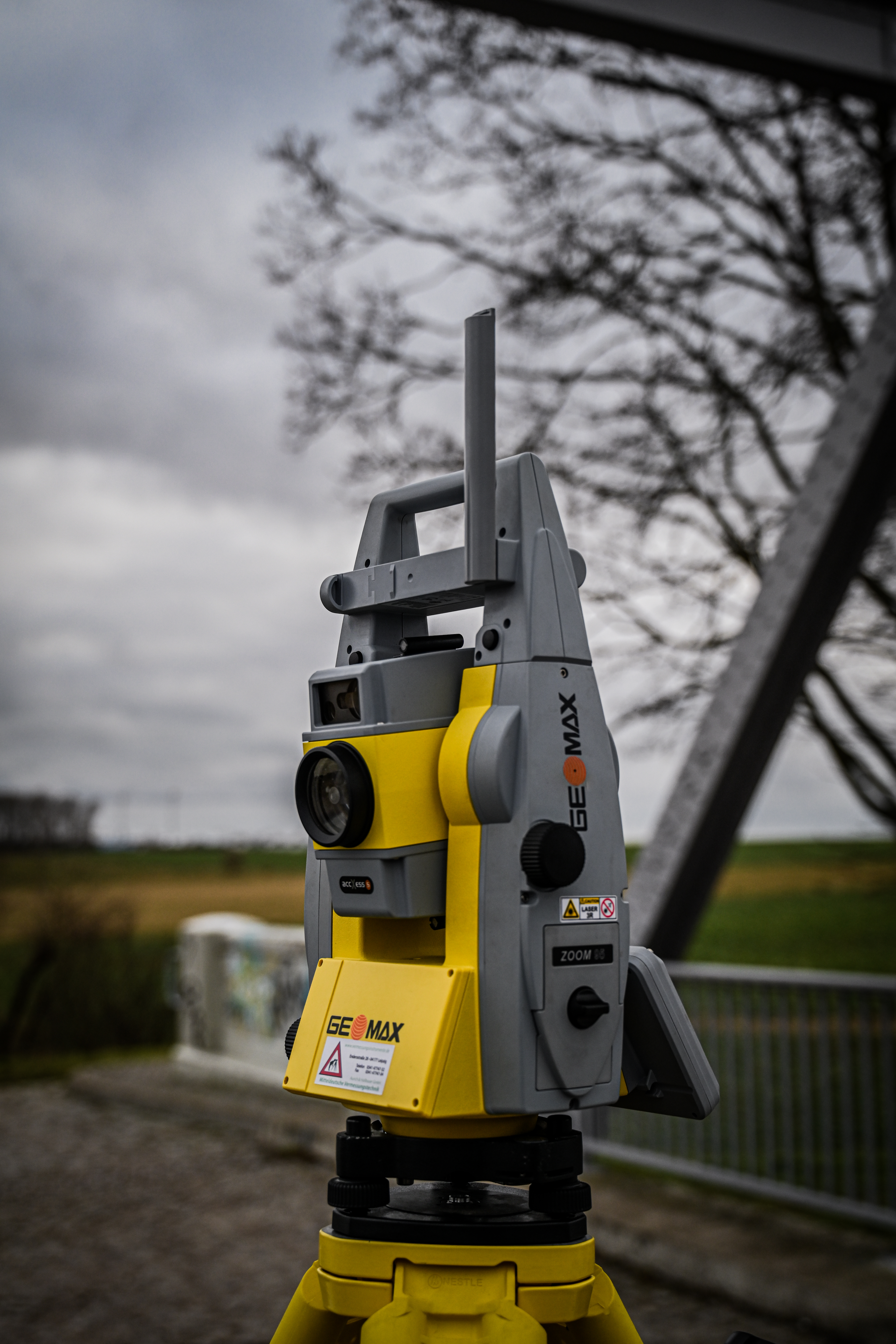

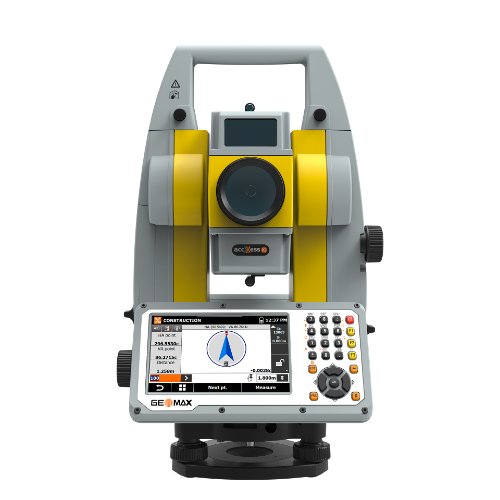

GeoMax Zoom75 A5 5" Package
GeoMax Zoom75 A5 5" Package
Robotic Total Station, Ein-Personen Totalstation
Motorisierte Totalstation mit automatischer Feinanzielung AiM für schnelles und präzises Arbeiten. Für komplexe Absteckungen.
Die Zoom75 verfügt über einen optionalen Bluetooth-Griff und die GeoTRAil-Funktion, die Ihr Prisma anhand der von Ihrem Feld-Controller übermittelten GNSS-Position findet.
Robustes, staub- und wasserdichtes Design, hintergrundbeleuchtetes Touch-Bedienfeld mit 25 Tasten
GeoTRAil – GNSS-basierte Prismensuche
TRack – Automatische Prismenerfassung
AiM – Automatische Prismen-Feinanzielung
Technische Daten:
Reichweite reflektorlos / ein Prisma
bis 500m / bis 3.500m
Genauigkeit reflektorlos 2mm + 2ppm
Genauigkeit Prismamessung 1,0mm + 1,5ppm
Genauigkeit Winkelmessung 5'' (1,5mgon), optional auf Anfrage 1'' (0,3mgon),
2'' (0,6mgon), 3'' (1,0mgon)
Temperaturbereich -20 bis +50°C
Akku / Laufzeit Li-Ion 4,4 Ah / 7,4V / bis zu 8 Std.
Gewicht 5.000 - 5.300g
Schutzklasse: IP55 95% nicht-kondensierend
Anschlüsse Seriell, USB, internes Bluetooth, WLAN, Long-Range-
Bluetooth, externer Stromanschluss
Speicher 2 GB intern, SD-Karte, USB
Lieferumfang:
Zoom75 5", accXess 500m, Batterie, Ladegerät mit Netzteil, Koffer, Handbuch, Dreifuß, Werkzeugsatz, Regenhaube, USB-Kabel, ZRP1 360° Prisma, TPS-Stab Karbon-Außenrohr, 142-250cmDatenblatt
Auch interessant:
X-PAD 365 Enterprise - JahreslizenzMiete Video: GeoMax bei euch auf der Baustelle (Playlist)
Video: Totalstation in der Praxis
Preis auf Anfrage
360° Rundum-Prisma Bo Mittelformat
473,00 €*
360°-Prisma Bo Mittelformat
leistungsstarkes Rundumprisma
Prismenkonstante = -6,0 (Leica = +28,4)mm
Ø 40,5 x 52 mm, beidseitiges 1/4"-Innengewinde, Gewicht 85g
6 Tripelprismen, rückseitig kupferbeschichtet inklusive abnehmbarer Edelstahl-Schutzschraube (einseitig), 5670

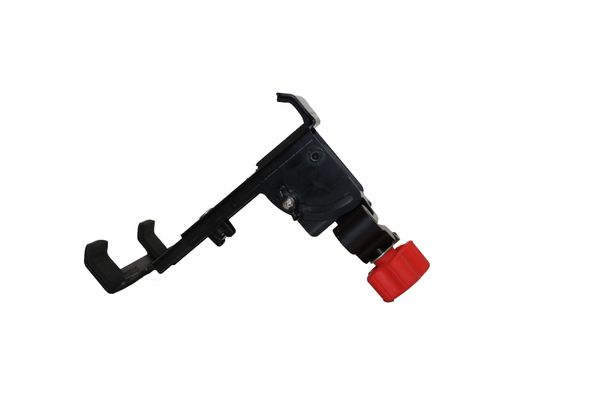

Rechnerhalter, Halterung für Tablet 7", z. B. Panasonic Touchpad
292,50 €*
Rechnerhalter, Halterung für Tablet 7", z.B. Panasonic 7" FZ-M1, FZ-B2 mit oder ohne externen Batteriepack, mit Klemme zur Befestigung an Prismen- / Antennenstab mit 20-34mm Durchmesser, besonders für Karbonstäbe geeignet, Aufnahme teleskopierbar: 128 - 220mm, Aufnahme Tiefe: 32mm, Neigung: 70°, Gewicht: 400g
Datenblatt

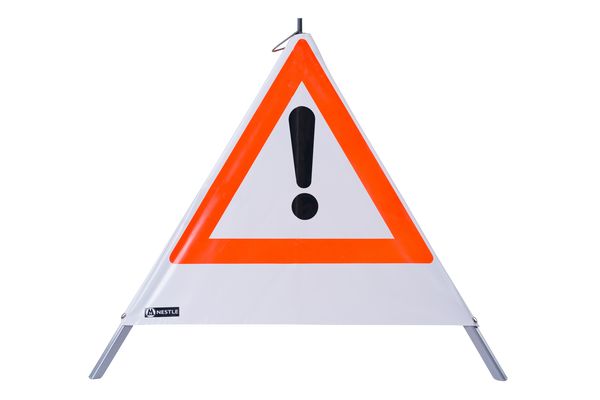

Warnpyramide / Faltsignal mit Mittelfuß, 70cm, Gefahrensignal + "Vermessung"
120,00 €*
Warnpyramide / Faltsignal mit Mittelfuß, tagesleuchtend weiß, Gestell: Aluminium eloxiert, Bezug: PVC-beschichtetes Kunststoffgewebe in weiß, Dreieck in roter Leuchtfarbe, mit genormtem Adapter und klappbarem Tragebügel, leichte Ausführung, Zeichen "Allgemeine Gefahrenstelle" (!), Zusatz "Vermessung", Maße: 70x70x70cm, Gewicht: 1700g
Datenblatt
