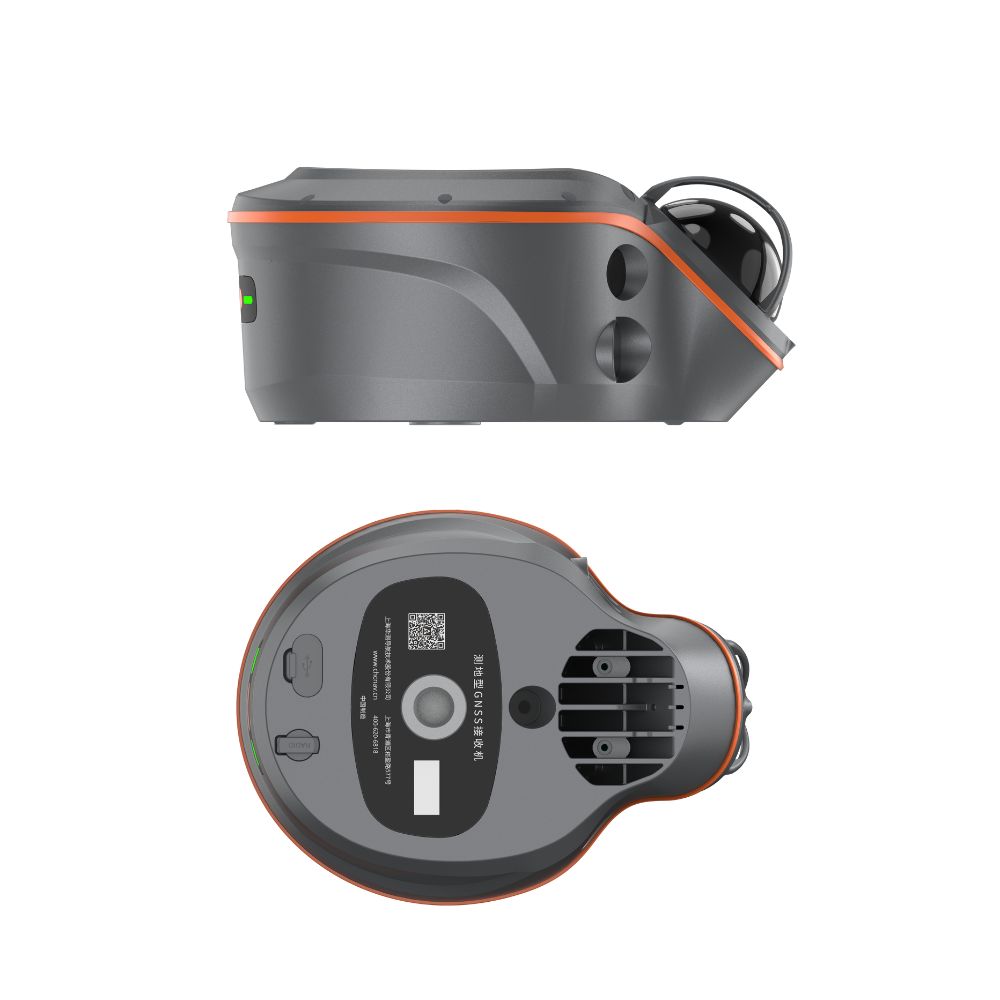

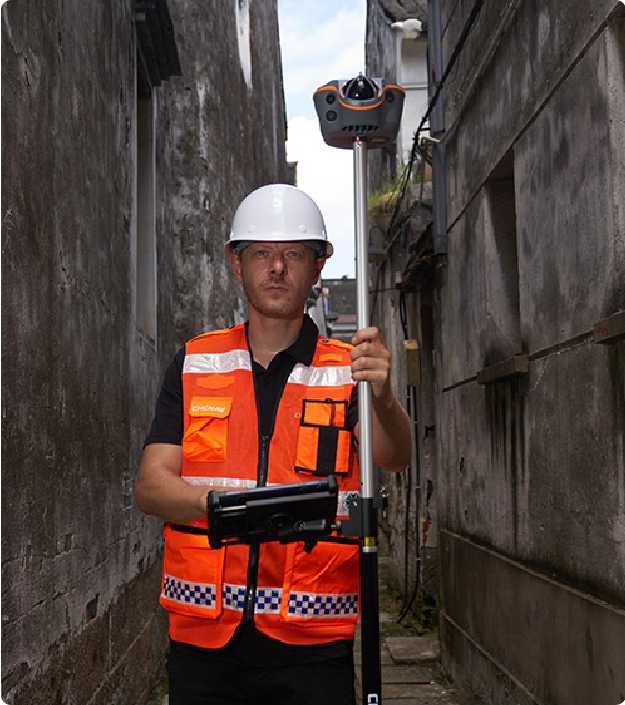

CHCNAV Vili i100 GNSS Rover mit LiDAR & Visual-RTK

CHCNAV Apache 3 – Autonomes Vermessungsboot (USV) für Bathymetrie & Hydrologie Der Einstieg in die autonome Gewässervermessung – effizient, präzise, wirtschaftlich Mit dem CHCNAV Apache 3 erhalten Sie ein kompaktes, leistungsstarkes Vermessungsboot (USV), das speziell für die Bathymetrie, Hydrologie und Gewässeranalyse entwickelt wurde. Das System kombiniert: • präzise GNSS-Positionierung • zuverlässige Echolot-Technologie • intelligente autonome Navigation → und ermöglicht damit eine schnelle, sichere und wirtschaftliche Datenerfassung – auch für kleinere Projekte und Einsteiger. Ihre Vorteile auf einen Blick ✔ Autonome Vermessung dank EasySail Software ✔ Ein-Mann-Betrieb – schnell einsatzbereit ✔ Leicht & mobil (ca. 7 kg) ✔ Robuster Carbon-Rumpf für anspruchsvolle Einsätze ✔ Hohe Effizienz bei geringem Invest ✔ Ideal für Bauunternehmen, Ingenieurbüros & Wasserbau Typische Einsatzbereiche • Gewässervermessung (Seen, Flüsse, Kanäle) • Volumenberechnung (Baggerseen, Sedimente) • Hydrologische Untersuchungen • Hafen- und Uferbereiche • Baustellen im Wasserbau Technologie, die überzeugt Der Apache 3 vereint modernste Sensorik und intuitive Software: • GNSS + IMU → stabile Positionierung auch bei schwierigen Bedingungen • Single-Beam Echosounder (200 kHz) → zuverlässige Tiefenmessung • Autonome Navigation (EasySail) → vordefinierte Messrouten • 4G & Fernsteuerung → volle Kontrolle jederzeit • Android-Controller → intuitive Bedienung ohne lange Schulung → Ergebnis: präzise Messdaten bei maximaler Effizienz FunktionsweiseDas Vermessungsboot fährt autonom vorgeplante Routen ab. Dabei werden kontinuierlich:• GNSS-Positionen• Tiefenmessungen (Echosounder)erfasst und direkt kombiniert. → Die Daten stehen unmittelbar für Auswertung und Weiterverarbeitung bereit. Vorteile• Schneller Einsatz ohne großes Team • Reduzierung von Risiken im Wasser • Hohe Datendichte • Intuitive Bedienung • Wirtschaftliche Lösung für viele Projekte Workflow • Messgebiet planen (EasySail) • Routen definieren • Boot einsetzen • Autonome Vermessung starten • Daten exportieren & auswerten  Reicht ein Single-Beam – oder brauche ich Multibeam? Wo liegt der Unterschied? Single-Beam (z. B. Apache 3) Messprinzip: Ein einzelner Schallstrahl misst punktuell die Tiefe direkt unter dem Boot. ✅ Vorteile • Günstiger Einstieg • Einfache Bedienung • Zuverlässige Ergebnisse • Ideal für kleinere Gewässer ⚠️ Einschränkungen • Messung erfolgt linienbasiert • Zwischen den Linien entstehen Datenlücken • Höherer Aufwand für vollständige Flächenabdeckung Multibeam (z. B. Apache 4 Pro) Messprinzip: Ein Fächer aus hunderten Schallstrahlen erfasst gleichzeitig eine breite Fläche. ✅ Vorteile • Flächendeckende Vermessung • Sehr hohe Punktdichte • Detaillierte 3D-Modelle • Erkennung von Objekten & Strukturen ⚠️ Einschränkungen • Höhere Investitionskosten • Anspruchsvollere Datenverarbeitung • Mehr Know-how erforderlich Wann reicht der Apache 3 völlig aus? → Perfekt für: • Volumenberechnung • Regelmäßige Gewässerkontrollen • Bau- & Baggerprojekte • Einsteiger in die Hydrometrie → 90 % der Anwendungen im Bau- und Ingenieurbereich deckt er sauber ab. Wann lohnt sich Multibeam? → Sinnvoll bei: • Hafenvermessung • Detailanalyse von Gewässerböden • Pipeline-/Kabelsuche • Forschung / komplexe Projekte → Wenn Sie wirklich jede Struktur sehen wollen. → Der Apache 3 liefert genau die Daten, die Sie für die meisten Bau- und Gewässerprojekte benötigen – wirtschaftlich, effizient und ohne unnötige Komplexität. Für hochauflösende Flächenanalysen steht mit Multibeam-Systemen die nächste Ausbaustufe bereit. Technische Daten • Gewicht: ca. 7kg • Geschwindigkeit: bis ca. 6m/s • Echolot: Single-Beam (200 kHz) • Kommunikation: 4G + Fernsteuerung • Positionierung: GNSS + IMU • Material: Carbon-Rumpf Lieferumfang CHCNAV Apache 3 Vermessungsboot, Fernsteuerung / Android Controller, EasySail Software, Akku & Ladegerät, Transportkoffer, GNSS-System (integriert), Echolot (Single-Beam) → Jetzt beraten lassen und den Einstieg in die autonome Gewässervermessung sichern! __________________________________________Häufige Fragen zum Apache 3 Vermessungsboot Für wen ist der Apache 3 geeignet? Der Apache 3 ist ideal für Bauunternehmen, Ingenieurbüros und Behörden, die wirtschaftlich in die Gewässervermessung einsteigen möchten. Wie genau sind die Messdaten des Apache 3? Der Apache 3 erreicht in Kombination mit RTK-GNSS eine Lagegenauigkeit von ca. ± 2–3 cm. Die Tiefenmessung erfolgt mit einer Genauigkeit von etwa ± 1 cm + 0,1 % der Wassertiefe. In der Praxis ergibt sich – abhängig von Umgebungsbedingungen – eine Gesamtgenauigkeit von etwa: → ± 3–5 cm Damit eignet sich das System ideal für: • Volumenberechnungen • Gewässerprofile • wasserbauliche Anwendungen Kann das System autonom fahren? Ja, mit der EasySail Software können Messrouten geplant und vollständig autonom abgefahren werden. Ist der Apache 3 auch für Einsteiger geeignet? Ja, das System ist speziell darauf ausgelegt, auch ohne tiefgehende Vermessungserfahrung schnell einsatzbereit zu sein. Was ist der Unterschied zum Apache 4 Pro? Der Apache 4 Pro bietet erweiterte Sensorik (z. B. Multibeam) und richtet sich an anspruchsvollere Projekte. Der Apache 3 ist die wirtschaftlichere Einstiegslösung. Weiterführendes Fachwissen:Wie Vermessungsboote funktionieren und welche Sensoren eingesetzt werden, erklären wir ausführlich in unserem Wissensartikel zur Gewässervermessung.

Der CHCNAV AlphaAir 6 (AA6) ist ein hochmodernes UAV-basiertes LiDAR-System für professionelle Vermessungsanwendungen. Entwickelt für anspruchsvolle Projekte in Gelände mit hoher Reliefenergie, kombiniert der AA6 eine leistungsstarke Lasertechnologie mit einem hochpräzisen GNSS/IMU-System. Mit einer Reichweite von bis zu 2.100m, einer Punktdichte von bis zu 2 Millionen Punkten pro Sekunde und einem ultraleichten Design von nur 1,35kg ermöglicht der AA6 effiziente Datenerfassung auf großen Flächen – bei gleichzeitig hoher Genauigkeit und minimalem Zeitaufwand. Highlights & Vorteile Maximale Effizienz aus der Luft • Bis zu 2.000.000 Punkte/s • Flächenabdeckung bis 15 km² pro Flug • Einsatzhöhe typischerweise 400–600m AGL → Perfekt für großflächige Projekte mit minimalem Flugaufwand Extreme Reichweite & Präzision • Reichweite bis 2.100m • Genauigkeit: 15mm @ 150m • Präzision: 5mm @ 150m → Ideal für anspruchsvolle Vermessungsaufgaben (z. B. Trassen, Gelände, Infrastruktur) High-End GNSS + IMU integriert • Multi-GNSS (GPS, GLONASS, Galileo, Beidou) • IMU mit hoher Stabilität • Keine IMU-Kalibrierung vor Einsatz notwendig → Sofort einsatzbereit – reduziert Vorbereitungszeit massiv 5. Generation Waveform Processing • Deutlich höhere Punktdichte • Verbesserte Datenqualität • Mehr Durchdringung (Vegetation etc.) → Bis zu 3–4× höhere Informationsdichte Ultraleicht & UAV-optimiert • Gewicht: nur 1,35kg • Flugzeit bis 50 Minuten • Kompatibel mit Multikopter & Fixed-Wing UAVs → Maximale Effizienz pro Mission Flexible Kameralösungen Single Camera: • 25 MP (bis 100 MP resampled) Dual Camera: • 2 × 26 MP • 110° FOV • bis zu 30 % höhere Effizienz → Wahl zwischen Wirtschaftlichkeit und maximaler Datentiefe Einsatzbereiche • Gelände- & Topographievermessung • Forstvermessung • Straßen- & Infrastrukturprojekte • Leitungs- & Trasseninspektion • Großflächige Kartierungen Workflow 1. Datenerfassung per UAV 2. Verarbeitung mit CHCNAV CoPre 3. Punktwolkenverarbeitung in CoProcess 4. Export in Standardformate (LAS, etc.) → Durchgängiger Workflow ohne Medienbruch Technische Daten • Reichweite: bis 2.100m • Punktfrequenz: bis 2.000.000 pts/s • Genauigkeit: 15mm • Präzision: 5mm • FOV: 90° • Gewicht: 1,35kg • Schutzklasse: IP64 • Temperatur: -20 °C bis +50 °C Warum der CHCNAV AA6? Der AA6 ist kein „Einsteigergerät“, sondern ein echtes Produktionssystem für professionelle Anwender, die große Flächen schnell, präzise und wirtschaftlich erfassen müssen. → Besonders interessant für: • Ingenieurbüros • Vermessungsbüros • Energieversorger • Infrastrukturprojekte Kompatibel mit UAV-Plattformen wie: • CHCNAV X500 (professionelle Vermessungsdrohne) • DJI M300 / M350 • weitere Systeme → Gerne beraten wir Sie bei der Auswahl der passenden UAV-Plattform für Ihre Anwendung. ✔ Beratung & Systemauslegung durch Experten ✔ Schulung & Support aus Deutschland ✔ Vorführung & Teststellung möglich → Jetzt beraten lassen oder Vorführung anfragen Lieferumfang: CHCNAV AA6 LiDAR-Sensor, integriertes GNSS/IMU-System, interne Datenspeichereinheit, Verbindungskabel / Schnittstellen, Transportkoffer, Schnellstartanleitung Der CHCNAV AA6 ist als reines LiDAR-System oder optional mit integrierter Kamera (Single- oder Dual-Kamera) erhältlich. Die Auswahl erfolgt projektspezifisch und wird individuell konfiguriert.

CHCNAV AU20 LiDAR System (Dual Head) + C7200 Mobile Mapping System für hochpräzise Straßenerfassung Premium Mobile Mapping mit maximaler Datendichte Das CHCNAV AU20 Dual Head + C7200 ist ein professionelles Mobile Mapping System (MMS) zur hochpräzisen 3D-Erfassung von Straßen, Infrastruktur und urbanen Räumen. Ausgestattet mit zwei leistungsstarken LiDAR-Scannern (Dual Head) und der 72-Megapixel-360°-Panoramakamera C7200 erzeugt das System extrem dichte, farboptimierte Punktwolken mit maximaler Detailtreue. Ideal für Vermessungsbüros, Energieversorger, Straßenbauunternehmen und Behörden. Highlights• Bis zu 2.000.000 Messpunkte pro Sekunde • Dual-Head-Technologie für doppelte Datendichte • Messreichweite bis 250 m fahrzeugmontiert • 72 MP 360°-Panoramakamera (C7200) • GNSS + IMU Hochpräzisions-POS-System • KI-gestützte automatische Punktwolkenoptimierung • Multi-Plattformfähig (Fahrzeug, UAV, Rucksack) Dual Head Technologie – maximale ErfassungssicherheitDie AP7-Plattform unterstützt zwei LiDAR-Scanner mit ±45° Scanwinkel. Dadurch werden Abschattungen minimiert und Straßenränder, Schilder sowie vertikale Objekte vollständig erfasst. Mit einer Präzision von 3 mm (1σ @ 50 m) und einer Genauigkeit von 5 mm erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung und Infrastrukturmanagement. C7200 – 72 MP Imaging SystemDie integrierte 360°-Kamera liefert: • 6 Sensoren à 12 MP • 72 Megapixel Gesamtauflösung •      90 % Kugelabdeckung • Global Shutter • 10 FPS • IP65 Schutzklasse Die KI-gestützte Panoramafarbgebung sorgt für realistische, störungsfreie Punktwolken mit über 95 % Erkennungsgenauigkeit bei Fahrzeugen und Fußgängern. Präzises Positions- und Orientierungssystem (POS)• GNSS: GPS, GLONASS, BEIDOU, GALILEO • IMU Update Rate: 600 Hz • Post-Processing Genauigkeit:      • 0,010 m horizontal      • 0,020 m vertikal • Lagegenauigkeit:      • 0,005° Pitch/Roll      • 0,010° Heading Damit erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung und Infrastrukturmonitoring. Typische Einsatzbereiche• Autobahn- und Straßenerfassung • Infrastruktur- & Asset-Management • Bestandsdokumentation • Ausbau- & Sanierungsprojekte • Smart City Anwendungen • Energie- & Netzbetreiberprojekte u.a. Technische Kerndaten (Laser)Max. Messrate: 2.000.000 Punkte/Sek. Reichweite (Fahrzeug): 1,5 – 250 m Reichweite (UAV): bis 1450 m Scan-Geschwindigkeit: 10 – 200 Scans/Sek. Max. Rückläufe: bis zu 16 Laserklasse: Klasse 1 Schutzklasse: IP64 Betriebstemperatur: -20 °C bis +50 °C Stromverbrauch: 150 W (Dual Head) Lieferumfang • AU20 Dual Head LiDAR System • AP7 Fahrzeugplattform • C7200 72 MP Panoramakamera • 2 TB externe Datenspeicherung • CoPre Verarbeitungssoftware (perpetual Lizenz) • CoPre Vehicle POS • Zubehörpaket inkl. Dachträger, Kabel, Tablet • StromversorgungssystemProduktdatenblatt

CHCNAV RS7 - Professioneller 3D LiDAR Handscanner mit Deep INS + SLAM Fusion Der CHCNAV RS7 ist ein leistungsstarker handgeführter 3D-LiDAR-Scanner für professionelle Anwendungen im Gebäude- und Innenraummapping. Mit einer Messrate von bis zu 1,15 Millionen Punkten pro Sekunde, einem ultraweiten LiDAR-Sichtfeld von 360° × 189° sowie einer hochpräzisen IMU (< 0,5°/h Bias-Instabilität) liefert der RS7 stabile und verzugsarme Punktwolken – selbst in GNSS-freien oder strukturarmen Umgebungen. Das Ergebnis: schnelle Datenerfassung, reduzierte Nachbearbeitung und hochwertige 3D-Daten für die professionelle Weiterverarbeitung. Maximale Erfassung. Minimale Komplexität. Der RS7 erfasst Decken, Wände, Ecken und komplexe Raumstrukturen ohne manuelle Neigung oder aufwändige Positionswechsel. Dank Deep INS (Inertiales Navigationssystem) + SLAM Fusion bleibt die Trajektorie auch in langen Fluren, Treppenhäusern oder mehrgeschossigen Gebäuden stabil. Besonders geeignet für: - Architekturvermessung und Bestandsaufnahme - Innenausbau und Renovierung - Öffentliche Sicherheit und Forensik - Denkmalschutz und Kulturerbe - Beweissicherung im Bauwesen Technische Highlights: LiDAR-System • 576.000 Punkte/s (Single Return) • 1.152.000 Punkte/Sekunde (Dual Return) • 64 Kanäle • 360° × 189° Sichtfeld • Reichweite bis 40m • Wellenlänge: 905nm • Laserklasse 1 – augensicher Genauigkeit • Genauigkeit (absolut): kleiner 3cm • Genauigkeit (relativ) : kleiner 1cm Integriertes Kamerasystem • 2 integrierte Kameras • Gesamtauflösung: 48 MP • Sensorgröße: 1/2" • Sichtfeld: 340° (horizontal) × 360° (vertikal) Ermöglicht farbige Punktwolken und realitätsnahe Dokumentation von Innenräumen. IMU & Positionierung • IMU-Update-Rate: 500 Hz • Gyro-Bias-Instabilität: < 0,5°/h • Multi-GNSS-Unterstützung: GPS, GLONASS, BEIDOU, GALILEO Systemdaten • Akku: 47,5 Wh • Laufzeit: ca. 150 Minuten • Interner Speicher: 512 GB • Gewicht: ca. 1,2 kg • Schutzklasse: IP64 • Betriebstemperatur: -20 °C bis +50 °CSoftware: Software Copre permanent Einzelpreis: 1000€   Software & Erweiterung Der CHCNAV RS7 kann mit verschiedenen Softwarelösungen zur Datenerfassung und Punktwolkenverarbeitung kombiniert werden. Gerne beraten wir Sie zur passenden Lösung für Ihre Anwendung. ➡ Bundle-Varianten mit Preisvorteil bis zu 1500 € verfügbar.Produktdatenblatt

CHCNAV HQ-400 Multibeam Echolot Hochauflösende Gewässervermessung für präzise Bathymetrie & Hydrographie Der CHCNAV HQ-400 Multibeam Echosounder ist ein hochintegriertes Vermessungssystem zur flächendeckenden Erfassung von Gewässerböden in Echtzeit. Mit bis zu 1024 Messstrahlen und einer Schwadbreite von bis zu 140° erzeugt das System eine hochdichte 3D-Punktwolke – ideal für anspruchsvolle Anwendungen im Wasserbau, in der Hydrographie und bei Umweltprojekten. Im Gegensatz zu klassischen Singlebeam-Systemen misst der HQ-400 nicht nur einzelne Punkte, sondern komplette Flächen in einem Arbeitsgang. Das reduziert Messfahrten, spart Zeit und erhöht die Datensicherheit erheblich. Dank integrierter Sensorik (IMU, Temperatur, Positionierung) und moderner Softwarelösungen ist das System schnell einsatzbereit und ermöglicht eine effiziente Datenerfassung ohne aufwendige Kalibrierung. → Besonders in Kombination mit einem USV-Vermessungsboot (z. B. Apache-Serie) entsteht eine leistungsstarke Komplettlösung für die automatisierte Gewässervermessung. Ihre Vorteile auf einen Blick • Flächendeckende Datenerfassung statt Linienmessung ̉• Hochauflösende Punktwolken für präzise 3D-Modelle • Deutlich schnellere Vermessung großer Flächen • Kompaktes, leichtes System (nur 2,7 kg) • Kalibrierungsfreier Betrieb durch integrierte IMU • Stabil auch bei Wellengang dank Rollstabilisierung • Flexible Softwareintegration (CMS, EasySail, Hypack etc.) Typische Einsatzbereiche • Gewässervermessung (Flüsse, Seen, Kanäle) • Hafen- und Infrastrukturvermessung • Sediment- und Volumenberechnungen • Bagger- und Fahrrinnenkontrolle • Umweltmonitoring und hydrologische Projekte So funktioniert der HQ-400 Der HQ-400 nutzt ein Multibeam-Sonar, das gleichzeitig mehrere hundert Schallimpulse fächerförmig aussendet. Die reflektierten Signale werden verarbeitet und zu einer dichten Punktwolke des Gewässerbodens zusammengeführt. → Ergebnis: • vollständige Flächenabdeckung • präzise Tiefendaten • realitätsnahe 3D-Modelle Typischer Workflow in der Praxis 1. Montage auf USV oder Vermessungsboot 2. Datenerfassung während der Fahrt 3. Echtzeit-Visualisierung im Feld 4. Nachbearbeitung der Daten 5. Export als Punktwolke oder Geländemodell → Minimaler Aufwand – maximale Datenausbeute Technische Daten (Auszug) • Frequenz: 400 kHz ± 20 kHz • Beams: 512 (max. 1024) • Schwadbreite: bis 140° • Tiefenbereich: 0,2 – 150m • Tiefenauflösung: bis 3mm • Positionierung: RTK / PPK / PPP • Gewicht: 2,7kg Multibeam vs. Singlebeam – der Unterschied Ein klassisches Singlebeam-Echolot misst nur einzelne Punkte unter dem Boot. Der HQ-400 hingegen erfasst eine komplette Fläche gleichzeitig und erzeugt eine hochauflösende Punktwolke. → Das bedeutet für Sie: • mehr Daten • bessere Ergebnisse • weniger Risiko Wichtiger Hinweis für präzise Messergebnisse Für maximale Genauigkeit empfehlen wir den Einsatz eines Sound Velocity Profilers (SVP) zur Berücksichtigung der Schallgeschwindigkeit im Wasser. → Denn: Nur mit korrekten SVP-Daten erreichen Sie die volle Genauigkeit eines Multibeam-Systems.Sie möchten wissen, ob der HQ-400 zu Ihrem Projekt passt? Kontaktieren Sie uns – wir beraten Sie praxisnah.______________________________________________ Häufige Fragen Was ist der Vorteil eines Multibeam-Echolots? Ein Multibeam-System erfasst viele Messpunkte gleichzeitig und liefert eine vollständige Darstellung des Gewässerbodens. Wie genau ist der HQ-400? Das System erreicht eine Tiefenauflösung im Millimeterbereich und ermöglicht durch GNSS-Unterstützung eine sehr hohe Gesamtgenauigkeit. Kann ich den HQ-400 auf einem Boot einsetzen? Ja, sowohl auf unbemannten (USV) als auch auf klassischen Vermessungsbooten. Welche Software wird unterstützt? CHCNAV CMS, EasySail sowie Drittanbieterlösungen wie Hypack oder BeamworX.
