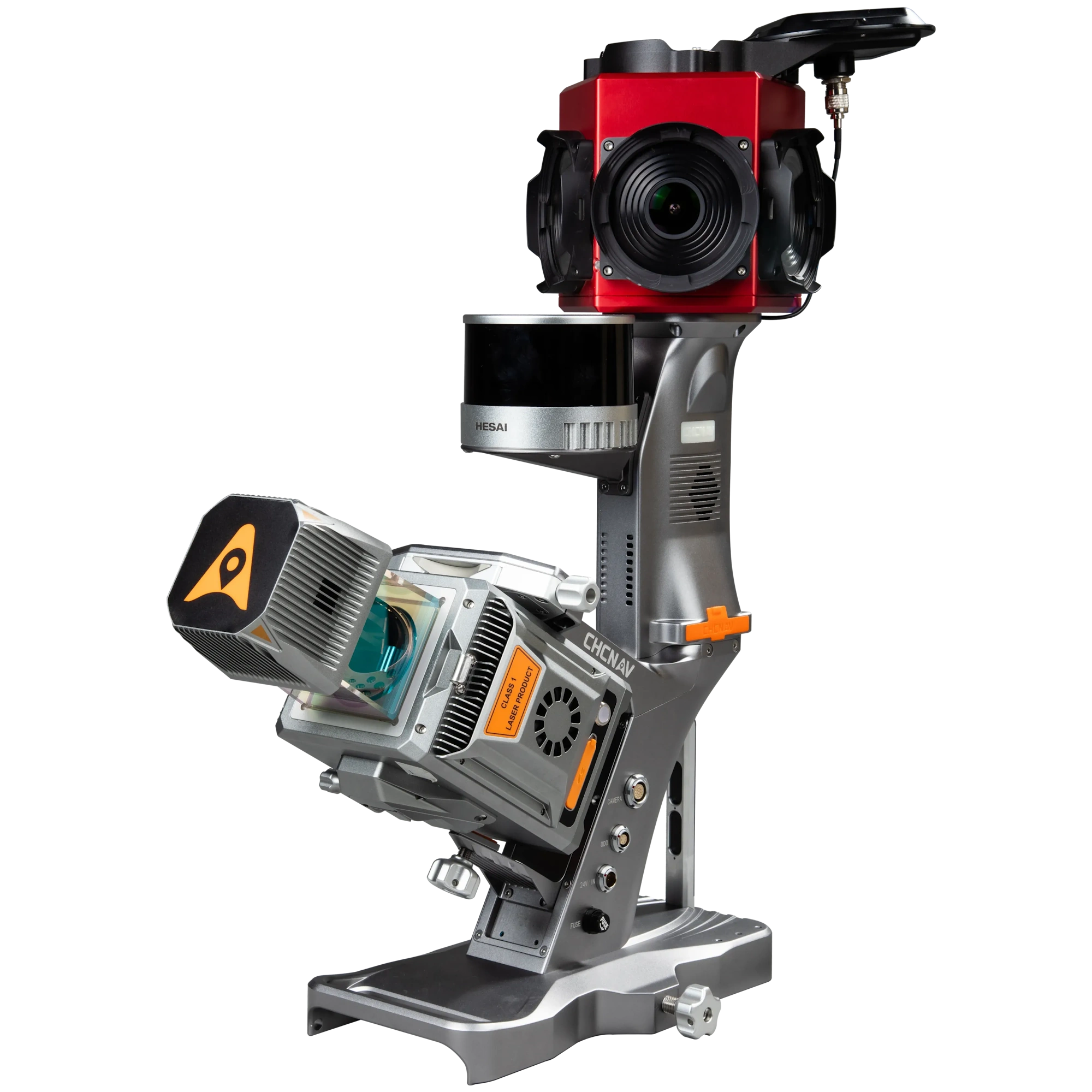

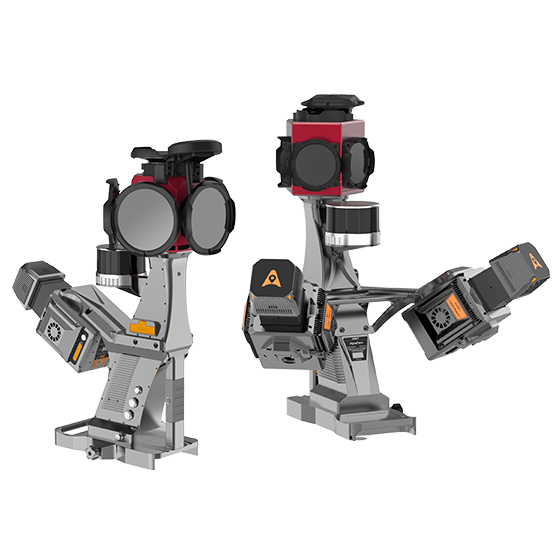

CHCNAV AU20 Lidar System (Single Head) + C7200

CHCNAV AU20 Lidar System (Dual Head) + C7200 Mobile Mapping System für hochpräzise Straßenerfassung Premium Mobile Mapping mit maximaler Datendichte Das CHCNAV AU20 Dual Head + C7200 ist ein professionelles Mobile Mapping System (MMS) zur hochpräzisen 3D-Erfassung von Straßen, Infrastruktur und urbanen Räumen. Ausgestattet mit zwei leistungsstarken LiDAR-Scannern (Dual Head) und der 72-Megapixel-360°-Panoramakamera C7200 erzeugt das System extrem dichte, farboptimierte Punktwolken mit maximaler Detailtreue. Ideal für Vermessungsbüros, Energieversorger, Straßenbauunternehmen und Behörden. Highlights• Bis zu 2.000.000 Messpunkte pro Sekunde • Dual-Head-Technologie für doppelte Datendichte • Messreichweite bis 250 m fahrzeugmontiert • 72 MP 360°-Panoramakamera (C7200) • GNSS + IMU Hochpräzisions-POS-System • KI-gestützte automatische Punktwolkenoptimierung • Multi-Plattformfähig (Fahrzeug, UAV, Rucksack) Dual Head Technologie – maximale ErfassungssicherheitDie AP7-Plattform unterstützt zwei LiDAR-Scanner mit ±45° Scanwinkel. Dadurch werden Abschattungen minimiert und Straßenränder, Schilder sowie vertikale Objekte vollständig erfasst. Mit einer Präzision von 3 mm (1σ @ 50 m) und einer Genauigkeit von 5 mm erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung und Infrastrukturmanagement. C7200 – 72 MP Imaging SystemDie integrierte 360°-Kamera liefert: • 6 Sensoren à 12 MP • 72 Megapixel Gesamtauflösung •      90 % Kugelabdeckung • Global Shutter • 10 FPS • IP65 Schutzklasse Die KI-gestützte Panoramafarbgebung sorgt für realistische, störungsfreie Punktwolken mit über 95 % Erkennungsgenauigkeit bei Fahrzeugen und Fußgängern. Präzises Positions- und Orientierungssystem (POS)• GNSS: GPS, GLONASS, BEIDOU, GALILEO • IMU Update Rate: 600 Hz • Post-Processing Genauigkeit:      • 0,010 m horizontal      • 0,020 m vertikal • Lagegenauigkeit:      • 0,005° Pitch/Roll      • 0,010° Heading Damit erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung und Infrastrukturmonitoring. Typische Einsatzbereiche• Autobahn- und Straßenerfassung • Infrastruktur- & Asset-Management • Bestandsdokumentation • Ausbau- & Sanierungsprojekte • Smart City Anwendungen • Energie- & Netzbetreiberprojekte u.a. Technische Kerndaten (Laser)Max. Messrate: 2.000.000 Punkte/Sek. Reichweite (Fahrzeug): 1,5 – 250 m Reichweite (UAV): bis 1450 m Scan-Geschwindigkeit: 10 – 200 Scans/Sek. Max. Rückläufe: bis zu 16 Laserklasse: Klasse 1 Schutzklasse: IP64 Betriebstemperatur: -20 °C bis +50 °C Stromverbrauch: 150 W (Dual Head) Lieferumfang • AU20 Dual Head LiDAR System • AP7 Fahrzeugplattform • C7200 72 MP Panoramakamera • 2 TB externe Datenspeicherung • CoPre Verarbeitungssoftware (perpetual Lizenz) • CoPre Vehicle POS • Zubehörpaket inkl. Dachträger, Kabel, Tablet • StromversorgungssystemProduktdatenblatt

CHCNAV AU20 Lidar System (Dual Head) + Ladybug6 High-End Mobile Mapping System für maximale Bild- & LiDAR-Datenqualität Mobile Mapping der Spitzenklasse mit 72 MP Industrie-Panoramakamera Das CHCNAV AU20 Dual Head + Ladybug6 ist ein professionelles fahrzeuggestütztes Mobile Mapping System (MMS) für hochpräzise 3D-Erfassung von Straßen, urbaner Infrastruktur und komplexen Verkehrsflächen. Die Kombination aus Dual-Head-LiDAR-Technologie und der industriellen Ladybug6 72 MP Panoramakamera liefert extrem dichte Punktwolken und hochauflösende 360°-Bilddaten – ideal für anspruchsvolle Infrastruktur- und Asset-Management-Projekte. Highlights• Bis zu 2.000.000 Messpunkte pro Sekunde • Dual-Head-Technologie für maximale Datendichte • 72 MP Ladybug6 Industrie-Panoramakamera • ±45° Scanwinkel zur Reduzierung von Abschattungen • GNSS + IMU Hochpräzisions-POS-System • KI-gestützte automatische Punktwolkenoptimierung • Multi-Plattformfähig (Fahrzeug, UAV, Rucksack) Dual Head LiDAR – doppelte Datendichte, maximale SicherheitDie AP7-Plattform unterstützt zwei leistungsstarke LiDAR-Scanner mit ±45° Scanwinkel. Dadurch werden: • Blindbereiche minimiert • Straßenränder vollständig erfasst • Verkehrsschilder & vertikale Objekte präzise erkannt • Datensicherheit und Redundanz erhöht Mit einer Präzision von 3 mm (1σ @ 50 m) und einer Genauigkeit von 5 mm eignet sich das System für hochgenaue Straßen- und Infrastrukturvermessungen. Ladybug6 – Industrielle 360°-PanoramakameraDie Ladybug6 ist eine professionelle 360°-Kamera für georeferenzierte Bilddatenerfassung: • 6 Sensoren à 12 MP • 72 Megapixel Gesamtauflösung • 15 FPS •      90 % Kugelabdeckung • Global Shutter • Industriegehäuse • Optimiert für fahrzeuggestützte Mobile Mapping Systeme Die Kombination aus hochauflösender Bildgebung und LiDAR-Daten ermöglicht realistische, farboptimierte 3D-Punktwolken – ideal für Dokumentation, Bestandsaufnahme und Infrastruktur-Analyse. Präzises Positions- und Orientierungssystem• GNSS: GPS, GLONASS, BEIDOU, GALILEO • IMU Update Rate: 600 Hz • Post-Processing Genauigkeit:         • 0,010 m horizontal         • 0,020 m vertikal • Lagegenauigkeit:         • 0,005° Pitch/Roll         • 0,010° Heading Damit erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung. Typische Einsatzbereiche• Straßenerfassung & Autobahnvermessung • Infrastruktur- & Asset-Management • Netzbetreiber & Energieversorger • Bestandsdokumentation im urbanen Raum • Smart City Anwendungen • Bauwerks- & Brückenanalyse Technische Kerndaten (Laser)Max. Messrate: 2.000.000 Punkte/Sek. Reichweite (Fahrzeug): 1,5 – 250 m Reichweite (UAV): bis 1450 m Scan-Geschwindigkeit: 10 – 200 Scans/Sek. Max. Rückläufe: bis zu 16 Laserklasse: Klasse 1 Schutzklasse: IP64 Betriebstemperatur: -20 °C bis +50 °C Stromverbrauch: 150 W (Dual Head) Lieferumfang • AU20 Dual Head LiDAR System • AP7 Fahrzeugplattform • Ladybug6 72 MP Panoramakamera • 2 TB externe Datenspeicherung • CoPre Verarbeitungssoftware (perpetual Lizenz) • CoPre Vehicle POS • Zubehörpaket inkl. Dachträger, Kabel, Tablet • StromversorgungssystemProduktdatenblatt

CHCNAV AA9 – Professionelles LiDAR + RGB Drohnen-System für hochpräzise 3D-Vermessung LiDAR Scanner zur Befestigung unterhalb einer Drohne Der CHCNAV AA9 ist ein leistungsstarkes UAV-LiDAR-System für professionelle Vermessungsaufgaben und hochauflösende 3D-Kartierungen aus der Luft. Das integrierte LiDAR-Modul mit bis zu 500.000 Messpunkten pro Sekunde, kombiniert mit einer 26-MP-Kamera, liefert exakte Punktwolken, realistische 3D-Modelle und hochwertige Orthofotos – alles in einem einzigen automatisierten Flug. Dank seiner kompakten Bauweise (nur 1,45 kg), der einfachen Montage per Alphaport-Schnittstelle und der Kompatibilität zu Drohnen wie DJI Matrice 300/350 oder CHCNAV BB4, ist der AA9 ideal für Vermessungsbüros, Drohnenpiloten und GIS-Experten, die präzise und effiziente Datenerfassung benötigen. Hochpräzise LiDAR-Vermessung mit 2–5cm Genauigkeit Mit GNSS, 500-Hz-IMU und modernster CHCNAV-Technologie erreicht der AA9 eine absolute Genauigkeit von 2–5cm sowie eine LiDAR-Präzision von 5mm. Ideal für 3D-Vermessung, Geländemodelle, Kataster, BIM-Workflows und Infrastrukturprojekte. Vegetationsdurchdringung dank bis zu 6 Echo-Rückgaben Der AA9 liefert zuverlässige Ergebnisse auch in dichter Vegetation – perfekt für Forstwirtschaft, Landwirtschaft, Trassenplanung und DGM-Erstellung. Große Reichweite bis 600m & 500.000 Punkte/Sekunde Perfekt für großflächige UAV-LiDAR-Projekte oder lange Korridore (Straße, Bahn, Pipeline). Der AA9 ermöglicht effiziente Luftvermessung, selbst bei anspruchsvollen Höhen und Geländestrukturen. Integrierte 26-MP-Kamera für farbige Punktwolken & Orthofotos Erstelle realistische Mesh-Modelle, DOMs und Texturen direkt im Anschluss – ideal für GIS, Architektur und Bauplanung. Farbinformationen werden automatisch mit der Punktwolke verknüpft. Live-Ansicht während des Fluges – maximale Prozesssicherheit Der AA9 überträgt Punktwolken und Bilder in Echtzeit auf den Controller. So erkennst du sofort, ob die Daten vollständig sind – ohne Nachflug. Ultraleicht & kompatibel mit DJI M350/M300 Mit nur 1,45kg ist der AA9 eines der leichtesten professionellen UAV-LiDAR-Systeme seiner Klasse. Einfaches Plug-and-Play dank Alphaport-Anschluss. IP64 & –20 bis +50 °C – gebaut für harte Einsätze Der AA9 ist robust, wetterfest und bereit für anspruchsvolle Einsätze in Forst, Bau, Bergbau und Geodäsie. CHCNAV-Software inklusive (CoPre & CoProcess) Die komplette Softwarepipeline macht den AA9 zu einer Rundum-Sorglos-Lösung für UAV-LiDAR-Projekte: • Punktwolkenverarbeitung • Streifenabgleich • DOM-Erstellung • 3D-Modellierung • Volumenberechnung • GCP-Optimierung Technische Eckdaten: • Gewicht: ca. 1,45 kg. • LiDAR-Leistung: bis 500.000 Messungen/s, 50–250 Scans/s, bis 6 Echos. • Reichweite: bis 600 m (ρ > 20 %), typische Reichweiten je PRR im Datenblatt ausgewiesen. • Genauigkeit (absolut, RMS): 2–5cm (bei 150m AGL, 8 m/s). • Wiederholgenauigkeit Distanz: 5mm @150m; Spezifikationsblock weist 15mm Genauigkeit (1σ @150m) aus. • Kamera: 26 MP (Half-Frame), 16 mm, interne Farbbild-Texturierung. • Schutzklasse: IP64, min. Reichweite 10m. • GNSS/IMU: Full GNSS, IMU 500 Hz; typische Lage/Positionsgenauigkeiten nach PPK. • kompatibel mit: DJI M300/M350, CHCNAV BB4, viele UAV-Plattformen → Kontrolle der Aufnahme über Web-Interface → Prozessierung der Daten über CHCNAV CoPre Lieferumfang: AA9 LiDAR Scanner, 26 MP RGB Kamera, Halterung für DJI und CHCNAV nach Anfrage enthalten, CoPre Permanentlizenz, CoProcess point cloud precessing software, Zugang zum Web-InterfaceDatenblatt

CHCNAV AU20 Lidar System (Single Head) + Ladybug6 Professionelles Mobile Mapping System mit Industrie-360°-Bildgebung Hochpräzises 3D Mobile Mapping mit bewährter Premium-Kamera Das CHCNAV AU20 Single Head + Ladybug6 ist ein fahrzeuggestütztes Mobile Mapping System (MMS) zur hochpräzisen Erfassung von Straßen, Infrastruktur und urbanen Räumen. Das System kombiniert: • einen leistungsstarken Single-Head-LiDAR-Scanner • die industrielle 72 MP Ladybug6 Panoramakamera • ein hochgenaues GNSS/IMU-Positions- und Orientierungssystem • KI-gestützte Datenvorverarbeitung Ideal für anspruchsvolle Infrastruktur- und Dokumentationsprojekte mit Fokus auf Bildqualität und Projektsicherheit. Highlights • Bis zu 2.000.000 Messpunkte pro Sekunde • 3 mm Präzision (1σ @ 50 m) • 5 mm Genauigkeit • Messreichweite bis 250 m (fahrzeugmontiert) • 72 MP 360°-Industriekamera (Ladybug6) • KI-basierte Punktwolkenoptimierung • Multi-Plattformfähig (Fahrzeug, UAV, Rucksack) Single Head LiDAR – effizient & präzise Das AU20 arbeitet mit: • Rotierendem Spiegel-Scanmechanismus • Vollständiger Wellenformverarbeitung • Bis zu 16 Rückläufen • 10–200 Scans pro Sekunde • Laserklasse 1 gemäß IEC 60825-1 Dank Multizyklus-Lasertechnologie erreicht das System: • bis zu 2 Mio. Messungen/Sekunde • hohe Detailerkennung bei Straßenrändern • präzise Erfassung von Markierungen & Kanaldeckeln Die KI-gestützte automatische Kontrollpunkterkennung optimiert Punktwolkenfehler auf bis zu 2 cm. Ladybug6 – Industriestandard im Mobile Mapping Die Ladybug6 ist eine weltweit etablierte 360°-Kamera im professionellen Mapping-Bereich: • 6 Sensoren à 12 MP • 72 MP Gesamtauflösung • 15 FPS • 90 % Kugelabdeckung • Global Shutter • Industriegehäuse • Hohe Farbstabilität & Belichtungsperformance • Hoher Dynamikumfang (HDR) • 360° sphärische Bilddaten Die Kamera ist seit Jahren in internationalen Mapping-Projekten etabliert und bietet hohe Farbstabilität sowie zuverlässige Belichtungsperformance – auch bei wechselnden Lichtverhältnissen. Hochpräzises Positions- & Orientierungssystem • GNSS: GPS, GLONASS, BEIDOU, GALILEO • IMU Update Rate: 600 Hz • Post-Processing Genauigkeit:         • 0,010 m horizontal         • 0,020 m vertikal • Lagegenauigkeit:         • 0,005° Pitch/Roll         • 0,010° Heading Damit erfüllt das System höchste Anforderungen im Bereich amtlicher Vermessung. Multi-Plattform-System • Das AU20 MMS unterstützt: • Fahrzeugmontage • Luftgestützte Systeme (UAV) • Rucksack-Systeme • Integration von bis zu 8 Kameras Externe Datenspeicherung: • 2 TB fahrzeugmontiert • Optional 512 GB / 1 TB luftgestützt Typische Einsatzbereiche • Autobahn- & Straßenerfassung • Infrastruktur- & Asset-Management • Energie- & Netzbetreiber • Smart City Anwendungen • Bestands- & Zustandsdokumentation • Umbau- & Ausbauprojekte Technische Kerndaten (Laser) Max. Messrate: 2.000.000 Punkte/Sek. Reichweite (Fahrzeug): 1,5 – 250 m Reichweite (UAV): bis 1450 m Scan-Geschwindigkeit: 10 – 200 Scans/Sek. Max. Rückläufe: bis zu 16 Laserklasse: Klasse 1 Schutzklasse: IP64 Betriebstemperatur: -20 °C bis +50 °C Stromverbrauch: 150 W (Dual Head) Lieferumfang • AU20 Singlel Head LiDAR System • AP7 Fahrzeugplattform • Ladybug6 72 MP Panoramakamera • 2 TB externe Datenspeicherung • CoPre Verarbeitungssoftware (perpetual Lizenz) • CoPre Vehicle POS • Zubehörpaket inkl. Dachträger, Kabel, Tablet • StromversorgungssystemProduktdatenblatt
